負壓風機葉片自動冷彎設備成型工藝

      放料——導向——成型-----沖孔-----切斷——收料

負壓風機葉片自動冷彎設備組成部件

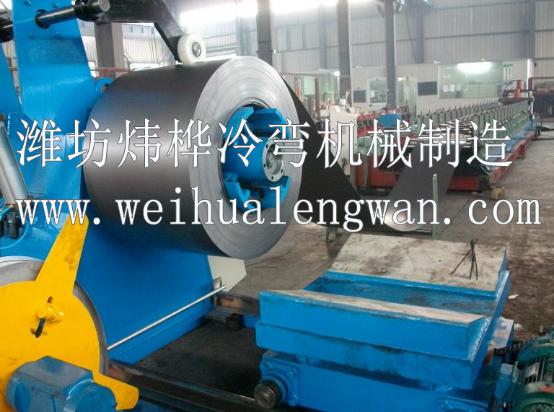

      設備主要由放料機、成型主機、沖孔切斷機、收料臺、電器控制柜等部件組成。

 設備簡要參數

用   途：建筑

原 產 地：中國山東濰坊

商標名稱：山東煒樺冷彎

證   書：CE

質 保 期：1年

售后服務：技術人員

包裝運輸：木箱加薄膜

操作系統：觸摸屏

 重   量：20噸

占地空間： 12×3×2（長×寬×高）米

設備主要參數

傳動模式：

材料規格：Q235

生產速度：0--12m/min

切斷方式：液壓切斷或飛鋸切斷

電壓參數：380V/415V，50Hz, 3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：1.0--2.0mm

鋼帶寬度：400--800mm

成型機架：約10道次（根據不同形狀而定）

焊接部分：自動點焊

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

裝機總?cè)萘浚捍蠹s7kw

切斷尺寸公差：≤ ±0.5mm（長≤3000mm）

切斷模具材質： Cr12MoV

成型模具材質：Cr15，淬火，硬度為HRC56-62o

放料機負載能力：2噸

機組軋制葉片規格：,125,150,175,200

氣源：0.5m3/Min；壓力為0.7MPa

我公司設計制造的設備有以下幾個優點：

1.電氣設備控制為PLC控制，在正常生產時設制多重安全保護。

2.床身為鋼板焊接件。并作回火處理，消除內應力、避免機身的變形。

3.成型機架為鑄鐵結構，并經回火處理。強性高，使用壽命長。

4.軋輥軸的材料為40Cr，并經調質處理，硬度為HB280。

6.傳動結構為齒輪箱傳動?？杀ＷC設備超時間，高強度運行，并且使用壽命長。
