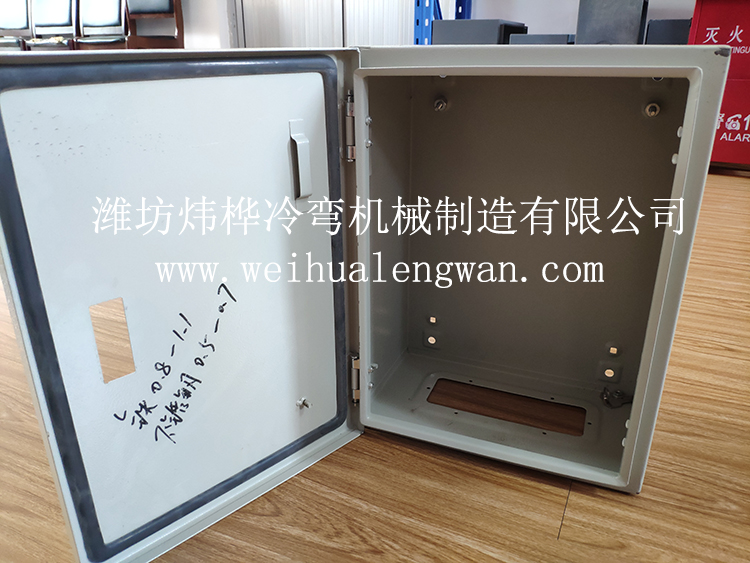

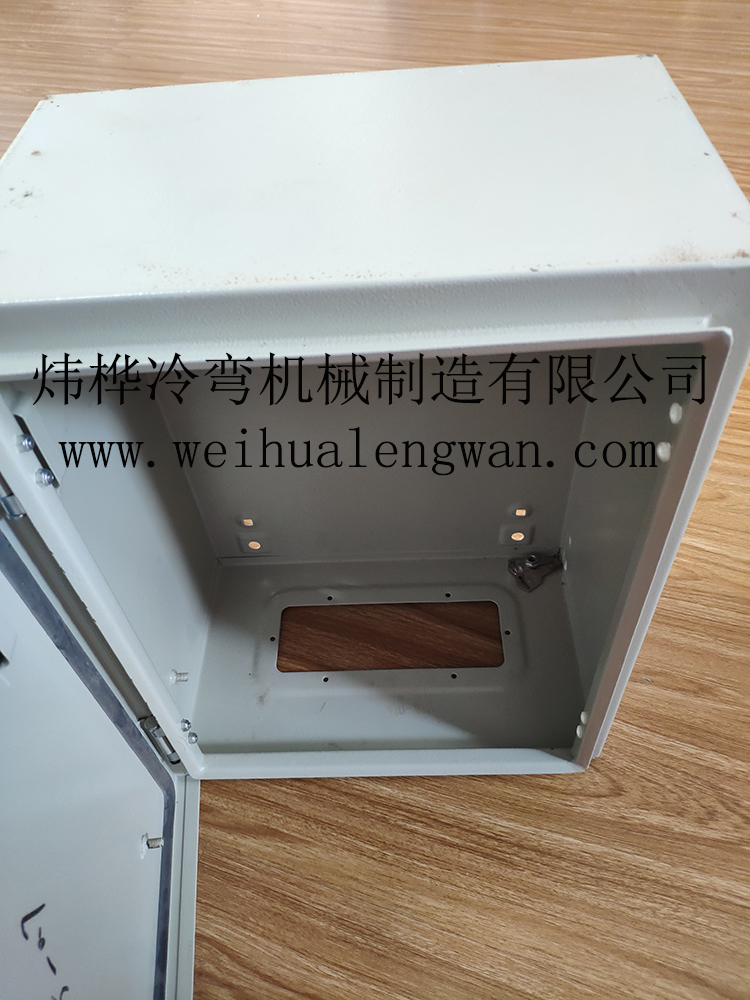

工地臨時用電配電箱（柜） 標準化配置，適用于施工現場及戶外臨時用電，應滿足“三級配電、 二級漏電保護、一機一閘、一漏一箱”配電及保護的使用要求。配電箱（柜）、開關箱的材質選用、制作工藝、箱內電氣元件的選擇、配置應符合國家相關標準，以及建設部“十一五”推廣應用技術的規定，產品應通過CCC認證。配電箱（柜）的殼體采用冷軋鋼板制作，防雨、防塵、戶外型，采用鋼板厚度符合JGJ-2005標準，經久耐用。

一、基本要求

（一）配電箱（柜）的生產制造應符合《低壓成套開關設備和控制設備》第四部分GB7251．4對建筑工地用成套設備（ACS）的特殊要求及《施工現場臨時用電安全技術規范》JGJ46-2005的標準要求。

（二）配電箱（柜）、開關箱安裝使用應符合《施工現場臨時用電安全技術規范》JGJ46-2005標準及《用電安全導則》GB/T13869標準化要求。

（三）配電箱（柜）、開關箱應分設N線、PE線端子板，進出線必須通過端子板做可靠連接。N線端子板必須與金屬電器安裝板絕緣；PE線端子板必須與金屬電器安裝板做電氣連接。進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。PE線與端子板連接必須采用電氣連接，電氣連接點的數量應比箱體內回路數量多2個，1個為PE線進箱體的連接點，1個為重復接地的連接點。

（四）電器元件應選用符合GB/14048．2-2001、GB6829以及JGJ46-2005標準的產品，并符合建設部“十一五”推廣應用技術要求。

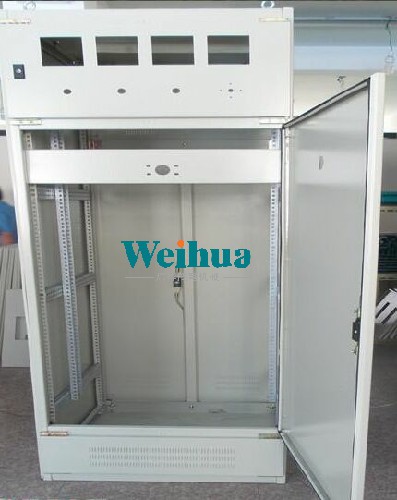

二、總配電箱（柜）

內設400A-630A具有隔離功能的DZ20型透明塑殼斷路器作為主開關，分路設置4-8路采用具有隔離功能的DZ20系列160A-250A透明塑殼斷路器，配備DZ20L（DZ15L）透明漏電開關或LBM-1系列作為漏電保護裝置，使之具有欠壓、過載、短路、漏電、斷相保護功能，同時配備電度表、電壓表、電流表、兩組電流互盛器。漏電保護裝置的額定漏電動作電流與額定漏電動作時間的乘積不大于30mA.S。最好選用額定漏電動作電流75-150mA，額定漏電動作時間大于0.1S小于等于0.2S，其動作時間為延時動作型。 【通常用150mA,0.2S】

三、分配電箱

1 含照明回路分配電箱 （動力回路與照明回路分路配電）

內設200A-250A具有隔離功能的DZ20系列透明塑殼斷路器作為主開關（與總配電箱分路設置斷路器相適應）；采用DZ20或 KDM-1型透明塑殼斷路器作為動力分路、照明分路控制開關；各配電回路采用DZ20或KDM-1透明塑殼斷路器作為控制開關；PE線連線螺栓、N線接線螺栓根據實際需要配置。

2 不含照明回路分配電箱

四、開關箱（按一機一閘一漏一箱）

（一）地泵等大型設備動力開關箱

內設KDM1或DZ20（160A以上 380V）系列透明塑殼斷路器作為控制開關，配置DZ20L系列透明漏電斷路器或LBM-1系列漏電斷路器；PE線端子排為3個接線螺栓。

（二）塔式起重機等設備動力開關箱

內設，配置同上

（三）3.0KW以下用電設備開關箱

內設DZ20（20-40A、380V）或SE,KDMI系列透明塑殼斷路器作為控制開關，配置DZ15LE（20-40A）或LBM1系列透明漏電斷路器，PE線端子排為4個接線螺栓。

（四）5.5KW以上用電設備開關箱

根據所控制設備額定容量選擇控制開關及漏電斷路器?？刂崎_關為DZ20（SE或KDM1）系列透明塑殼斷路器，漏電斷路器為DZ15L系列透明系列漏電斷路器；PE線接線螺栓為3個。

（五）照明開關箱

內設KDM1—T/2(20-40A)斷路器，配置DZ15L—20-40/290漏電斷路器，PE線螺栓為3個。

注：開關箱中漏電斷路器必須選擇額定漏電動作電流不大于30mA,額定漏電動作時間不大于0.1S，電流速斷、電磁式電動機保用產品?？偱潆娤渲新╇姅嗦菲鲬?yīng)選用配電保護用產品。

五、配電室布置應符合下列要求：

（一）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于1.5m，雙列面對面布置不小于2m；

（二）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于0.8m，雙列背對背布置不小于1.5m，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少0.2m；

（三）配電柜側面的維護通道寬度不小于1m；

（四）配電室的棚頂與地面的距離不低于3m。

六、配電箱架設應符合下列要求：

（一）固定式配電箱、開關箱箱體中心點與地面垂直距離1.4--1.6m。移動式箱體與地面垂直距離0.8—1.6m。配電箱、開關箱應裝設在堅固、穩定的支架上。

（二）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施。
